ПАК «ГАУУС-М»4

Назначение4.1

ПАК «ГАУУС-М» предназначен для создания региональных,

муниципальных и локальных систем оповещения населения, а также

своевременного доведения сигналов оповещения и экстренной информации до органов управления, должностных лиц, сил ГО и РСЧС и населения на региональном, муниципальном и объектовом уровнях.

  • комплексная интеграция информационных потоков, программных и технических средств, отдельных участников процессов оповещения населения и систем мониторинга;

  • создание технологической инфраструктуры для управления экстренным оповещением населения;

  • систематизация информации и контента, подготовленных для использования в системе, обеспечивающая удобство, простоту и корректность интерпретации и анализа получаемых данных;

  • обеспечение принятия оптимальных управленческих решений за счет оперативности представления, полноты, достоверности и удобства форматов отображения аналитической информации.

  • Автоматический сбор:

  • метрологических данных по текущей природной и техногенной обстановке в регионе;

  • данных от систем мониторинга потенциально опасных объектов;

  • данных от охранно-пожарной сигнализации/системы оповещения и управления эвакуацией в социально-значимых объектах.

  • Повышение надежности системы за счет распределённой структуры.

  • Автоматизация процессов управления.

Функциональные возможности4.2

  1. Обеспечивает доведение сигналов оповещения;

  2. Сопряжение с системой оповещения РСОН, МСОН, ЛСО, КСЭОН, ПОО Потенциально опасные объектами, а также системами оповещения и управления эвакуацией людей при пожаре (СОУЭ) III-V типов;

  3. Функционирует в централизованном и децентрализованном режиме;

  4. Дистанционное управление средствами оповещения (изменение настроек, обновление программного обеспечения);

  5. Контроль оборудования оповещения без включения оконечных средств оповещения и при передаче сигналов и информации оповещения;

  6. Защита информации от несанкционированного доступа и сохранность информации при авариях в системе оповещения;

  7. Защита от несанкционированного запуска аппаратуры, а также ошибочных действий оперативного дежурного и обслуживающего персонала;

  8. Контроль вскрытия шкафов с оборудованием с выдачей уведомления на АРМ оперативного дежурного;

  9. Режим круглосуточной работы и мониторинга состояния оборудования и каналов связи;

  10. Автоматическое переключение каналов связи — переход на резервные, при неисправности на основном;

  11. Связь между пунктами управления осуществляется посредством телекоммуникационных сетей, основанных на технологиях Ethernet/GSM/Edge/4G/Wi-Fi и поддерживающих стек протоколов TCP/IP;

  12. Использование аналоговых и цифровых сетей телевидения и радиовещания для целей оповещения, а также сетей подвижной радиотелефонной (сотовой) связи путём рассылки коротких текстовых сообщений (SMS);

  13. Речевое (звуковое) оповещение населения осуществляется через домофонные переговорные устройства, использует каналы проводного радиовещания и уличные электросирены, громкоговорители, а также сеть Интернет;

  14. Обеспечивает формирование, передачу и приём подтверждений о получении сигналов оповещения, ходе оповещения и его завершении в границах одного звена и через инстанцию;

  15. Управление сетью оповещения, на основе определённой системы приоритетов;

  16. Передача экстренной информации в циркулярном, циркулярном по сценарию, избирательном в пределах одного уровня, избирательном по сценарию режимах;

  17. Возможность ввода информации оповещения в систему оперативным дежурном с АРМ, журналирование действий оперативного дежурного, хранение в системе предварительно записанной речевой информации для воспроизведения её при оповещении;

  18. Воспроизведение оповещение как с заранее записанных речевых и текстовых сообщений, так и с речевых сообщений непосредственно с микрофона оператора;

  19. Формирование автоматического отчёта о всех сеансах оповещения;

  20. Автоматическое документирование передаваемых сигналов оповещения и экстренной информации;

Состав ПАК «ГАУУС-М»4.3

В состав комплекса входит:

  1. Автоматизированное рабочее место оператора ПАК «ГАУУС-М» регионального уровня - ПГМ-АРМ, ДФГР.465673.00 — АРМ представляет собой ПК оперативного дежурного с которого осуществляется мониторинг и управление всей системой, в зависимости от границ обслуживания подразделяется на АРМ регионального (РСО), муниципального (МСО), локального (ЛСО) уровней;

  2. Специальное программное обеспечение АРМ (СПО АРМ ПАК ГАУУСМ), RU.ДФГР.2015612935-01 — обеспечивает интерфейс пользователя оперативного дежурного с системой ПАК «ГАУУС-М»;

  3. Блок коммуникационный модульный универсальный ПГМ-БКМУ, ДФГР.465235.001— Звено системы, обеспечивающее работу сервисов телефонии и оповещение по различным каналам связи таким как E1/T1, ТСОП/ТЧ, GSM/4G/SMS, представляет собой компьютер-сервер и предназначен для размещения в 19" стойку;

  4. Блок запуска оповещения электромеханической сирены ПГМ-БЗО-ЭС, ДФГР.468354.001— оконечный блок оповещения удалённого управления электромеханической сиреной;

  5. Блок запуска оповещения акустический ПГМ-БЗО-АК, ДФГР.465319.001— оконечный блок для голосового/звукового оповещения посредством рупорных громкоговорителей (уличные), путём добавления дополнительных секций усиления легко масштабируется по мощности;

  6. Блок мониторинга и управления ПГМ-БМУ, ДФГР.468364.003 — оконечный блок управления, предназначен для сопряжения с датчиками сторонних систем мониторинга в системах ЛСО, позволяет дежурному оперативно подать сигнал угрозы непосредственно с блока, а также передать речевое сообщение на систему голосового оповещения;

  7. Блок перехвата аудио/видео источников ПГМ-БЗО-РТВц, ДФГР.468364.001— оконечный блок оповещения системы, предназначенный для трансляции аудио/видео-сообщений оповещения в канал, управляя внешним коммутатором способен осуществлять перехват потока;

8.Блок перехвата аудио источников ПГМ-БЗО-РТ, ДФГР.467292.001 — оконечный блок оповещения системы, предназначенный для трансляции звуковых сообщений оповещения в канал, управляя внешним коммутатором способен осуществлять перехват потока.

  1. Блок управления оповещением — ПГМ-БУ, ДФГР.468333.001 - Блок управления оповещением ПГМ-БУ программно-аппаратного комплекса системы оповещения предназначен для управления процессом формирования и передачи сигналов оповещения и экстренной информации системы ПАК «ГАУУС-М», а также для хранения информации о всех объектах системы. ПГМ-БУ включает в себя специализированное программное обеспечение (СПО БУ ГАУУС-М), установленное на персональный компьютер промышленного исполнения, работающего под управлением POSIX-совместимой операционной системой.

  2. Специальное программное обеспечение БУ (СПО БУ ПАК ГАУУС-М), RU.ДФГР.2015612935-02

БЗО-АК

БЗО-АК

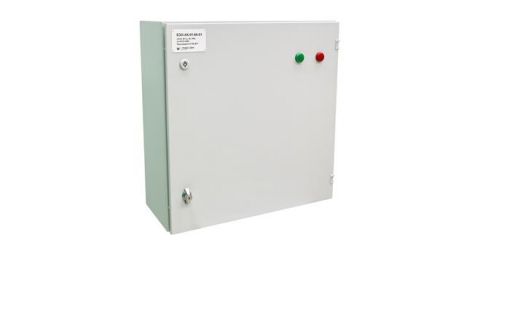

Рисунок 148 — БЗО-АК

ПГМ-БЗО-АК предназначен для своевременного и гарантированного оповещения населения в зонах экстренного оповещения с использованием современных информационно-коммуникационных технологий и программно-технических комплексов (технических средств и оконечных устройств), тип и вид которых определяется в зависимости от характеристики (паспорта) зоны экстренного оповещения, присущих данной территории опасных природных и техногенных процессов, а также групп населения, которые могут находиться в данной зоне.

БЗО-ЭС

БЗО-ЭС

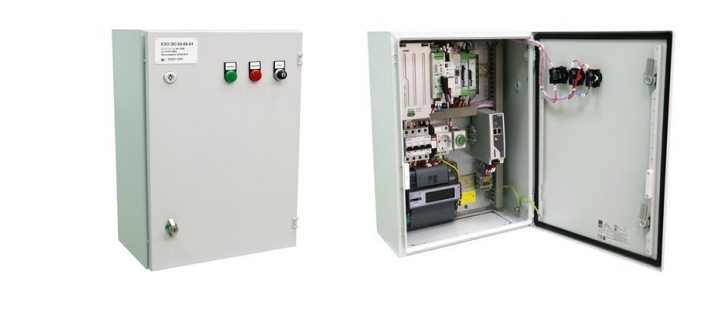

Рисунок 149 — БЗО-ЭС

Устройство ПГМ-БЗО-ЭС, является частью системы оповещения населения ПАК ГАУУС-М и предназначен для управления электромеханической сиреной (типа С-40) по командам, получаемым по каналам связи с пункта управления (ПУ).

ПГМ-БКМУ

ПГМ-БКМУ

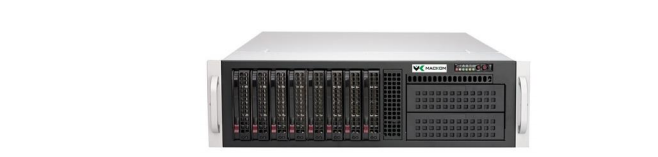

Рисунок 150 — ПГМ-БКМУ

Блок ПГМ-БКМУ программно-аппаратного комплекса системы оповещения ПАК «ГАУУС-М», предназначен для речевого и текстового оповещения по телефонным сетям общего пользования, GSM сетям, email и с помощью IP телефонии.

Изделие реализует следующий функционал:

  1. Доведение сигналов оповещения до должностных лиц по аналоговым и IP-линиям связи, по CMC, электронной почте и интернет;

  2. Запись телефонных переговоров операторов;

  3. Запись сеансов голосового оповещения;

  4. Работу в качестве IP АТС.

ПГМ-БМУ

ПГМ-БМУ

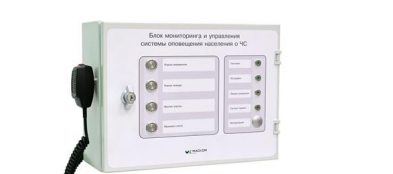

Рисунок 151 — ПГМ-БМУ

Блок мониторинга и управления (БМУ) служит для сбора и передачи на пункт управления информации с систем мониторинга потенциально опасных объектов и сигналов о чрезвычайных ситуациях от ответственных лиц сельских поселений и ПОО, а также для запуска локальных систем оповещения ПОО и сельских поселений.

ПГМ-БЗО-РТВц

ПГМ-БЗО-РТВц

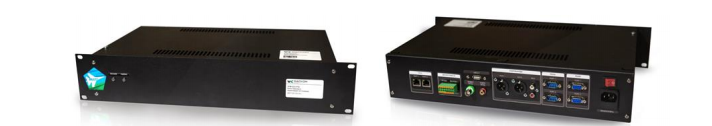

Рисунок 152 — ПГМ-БЗО-РТВц

Программно-аппаратный комплекс ПГМ-БЗО-РТВ, предназначен для выдачи экстренной аудио/видео информации (с внутреннего устройства хранения или по каналу связи) и переключения коммутатора источников аудио/видео сигнала - оповещение путём перехвата радиотрансляционной сети.

Изделие предназначено для применения в оконечных устройствах оповещения и обеспечивает:

  1. Выдачу аудио/видео сигнала с внутреннего устройства хранения;

  2. Выдачу аудиосигнала из канала связи по команде с пункта управления (ПУ);

  3. Выдачу видеосигнала с внутреннего устройства хранения;

  4. Выдачу статичного настраиваемого изображения при отсутствии источника видео;

  5. Переключение источников аудио/видео сигнала путём выдачи команд на внешний коммутатор;

  6. Непрерывную самодиагностику с выдачей диагностической информации на ПУ.

Изделие работает под управлением специализированного программного обеспечения (СПО) на основе свободного программного обеспечения.

ПГМ-БЗО-РТ

ПГМ-БЗО-РТ

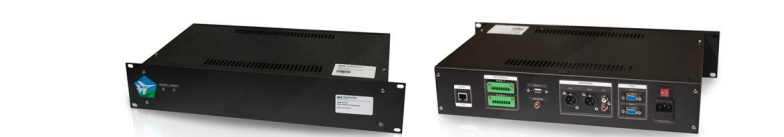

Рисунок 153 — ПГМ-БЗО-РТ

Программно-аппаратный комплекс ПГМ-БЗО-РТ, предназначен для

выдачи экстренной информации (с внутреннего устройства хранения или по каналу связи) и переключения коммутатора источников аудиосигнала - оповещение путём перехвата радиотрансляционной сети.

Изделие предназначено для применения в оконечных устройствах оповещения и обеспечивает:

  1. Выдачу аудиосигнала с внутреннего устройства хранения;

  2. Выдачу аудиосигнала из канала связи по команде с пункта управления (ПУ);

  3. Переключение источников аудиосигнала путём выдачи команд на внешний коммутатор;

  4. Непрерывную самодиагностику с выдачей диагностической информации на ПУ.

Изделие работает под управлением СПО на основе свободного программного обеспечения.

Сопрягаемые системы4.4

ПАК «ГАУУС-М» - платформа, позволяющая интегрировать различные источники данных об обстановке на контролируемой территории, а также исполнительные устройства предназначенные для доведения информации до граждан и должностных лиц.

Системы оповещения населения:

  • ФАСЦО;

  • КСЭОН;

  • РАСЦО;

  • МАСЦО;

  • ЛСО.

Системы мониторинга:

  • Мониторинг лесных пожаров;

  • Мониторинг водных ресурсов;

  • Системы радиационного контроля;

  • Системы контроля сейсмической активности;

  • Системы мониторинга потенциально опасных объектов;

  • Системы метеоконтроля из отдельно размещаемых метеопостов;

  • Системы ПОС и СОУЭ критически важных объектов инфраструктуры и мест массового скопления людей.

Прочие системы:

  • Система 112;

  • СПО «ИСТОК-СМ»;

  • Системы спутникового мониторинга транспорта;

  • Системы весогабаритного контроля;

  • Системы видеонаблюдения;

  • АИИС КУЭ.

СООТВЕТСТВИЕ ЗАКОНОДАТЕЛЬСТВУ4.5

Нормативные акты, регламентирующие создание систем оповещения:

Федеральные законы:

  • от 12 февраля 1998 г. № 28-ФЗ «О гражданской обороне»;

  • от 21 декабря 1994 г. № 68-ФЗ «О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера»;

  • от 2.07.2013 № 158-ФЗ «О внесении изменений в отдельные законодательные акты Российской Федерации по вопросу оповещения и информирования населения».

Указ Президента Российской Федерации от 13 ноября 2012 № 1522 «О создании комплексной системы экстренного оповещения населения об угрозе возникновения или возникновении чрезвычайных ситуаций».

Постановления Правительства Российской Федерации:

  • от 30 декабря 2003 г. № 794 "О единой государственной системе предупреждения и ликвидации чрезвычайных ситуаций";

  • от 1 марта 1993 г. № 178 «О создании локальных систем оповещения в районах размещения потенциально опасных объектов»;

  • от 24 марта 1997 г. «О порядке сбора и обмена в Российской Федерации информацией в области защиты населения и территорий от чрезвычайных ситуаций природного и техногенного характера»;

  • от 22 мая 2008 г. № 381 «О порядке предоставления участков для установки и (или) установки специализированных технических средств оповещения и информирования населения в местах массового пребывания людей»;

  • от 15 февраля 2014 г. № 109 «О внесении изменений в положение о единой государственной системе предупреждения и ликвидации чрезвычайных ситуаций»;

  • от 28 декабря 2020 г. № 2322 «О порядке взаимодействия федеральных органов исполнительной власти, органов исполнительной власти субъектов Российской Федерации, органов местного самоуправления с операторами связи и редакциями средств массовой информации в целях оповещения населения о возникающих опасностях»;

  • от 17 мая 2023 г. № 769 «О порядке создания, реконструкции и поддержания в состоянии постоянной готовности к использованию систем оповещения населения».

Распоряжение Правительства РФ № 1544-Р от 25.10.2003 г.

Совместные приказы МЧС России, Мининформсвязи России:

  • «Об утверждении Положения о системах оповещения населения» от 25 июля 2006 г. № 422/90/377;

  • «Об утверждении Положения по организации эксплуатационно-технического обслуживания систем оповещения населения» от 7 декабря 2005 г. № 877/138/597;

  • «Об утверждении Положения о системах оповещения населения» от 31 июля 2020 г. № 578/365.

  • Методические рекомендации по созданию комплексной системы экстренного оповещения населения об угрозе возникновения или о возникновении чрезвычайных ситуаций (утверждены Минкомсвязи России и МЧС России в 2013 г.);

  • Методические рекомендации по оформлению и ведению паспортов систем оповещения населения в субъектах Российской Федерации и потенциально-опасных объектов (утверждены МЧС России 14 декабря 2018 № 2-4-71-30-33);

  • Государственные стандарты ГОСТ Р 15.201-2000 ЕСКД, ГОСТ Р 42.3.01-2014, ГОСТ Р 42.3.03-2015, ГОСТ РВ 20.39.309-98, ГОСТ Р 42.3.01-2021.

ПАК «ГАУУС-М» успешно прошел приемочные испытания с участием МЧС России, ФГБУ ВНИИ ГОЧС и рекомендован для построения (модернизации) систем оповещения населения о чрезвычайных ситуациях на территории Российской Федерации.

Программное обеспечение «КСЭОН» включено Приказом Минкомсвязи России от 15.07.2017 № 421 в единый реестр российских программ для электронных вычислительных машин и баз данных.
